Что такое горелка Теклю

Прежде всего установим, что такое горелка Теклю. Предлагается следующие определение:

Горелка Теслю - устройство, имеющее газовый инжектор, установленный в металлической трубке с отверстиями для поступления в трубку атмосферного воздуха, которая закреплена на подставке с боковым вводом для подачи в трубку газа, при этом отверстия выполнены на торцевой поверхности трубки, имеющей для этого коническое расширение в своей нижней части.

Справка: ТЕКЛЮ НИКОЛАЕ (Teclu Nikolae) (1839-1916), румынский химик. В 1890 г. получил патент на изобретение горелки, которая была названа в честь его имени «Горелка Теклю».

Устройство горелки Теклю

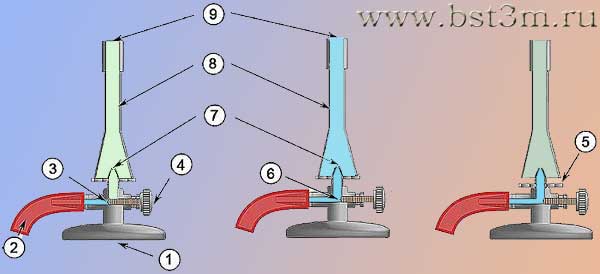

На рис.1 показано внутреннее устройство горелки Теклю

Горелка Теклю
Рис.1 Устройство горелки Теклю1 - подставка (основание)
2 - шланг подачи газа
3 - канал входного штуцера
4 - вентиль подачи газа
5 - регулировочный диск (шайба)
6 - вход инжектора
7 - выходное сопло инжектора
8 - трубка металлическая
9 - выходное отверстие горелки

Горелка имеет подставку (1). Посредством шланга (2) в горелку подается горючий газ. Шланг закреплен на входном штуцере горелки, который имеет внутренний канал (3). С правой стороны горелки имеется рукоятка регулировочного вентиля подачи газа (4).

Горелка имеет регулировочный диск (шайбу) (5), для изменения подачи воздуха в горелку. Горелка имеет инжектор, посредством которого засасывается воздух из окружающей атмосферы. Входное отверстие (6) инжектора перекрывается вентилем (4), а выходное сопло (7) его расположено в нижней части металлической трубки (8), которая на конце имеет выходное отверстие (9).

Горелка работает следующим образом. В исходном положении вентиль (4) перекрывает поступление газа на вход инжектора (6). Регулировочная шайба (5) находится в верхнем положении (первый левый рисунок). Далее открывают вентиль (4), входной канал инжектора открывается и газ поступает в инжектор и покидает его через сопло (7). При этом в нижней части трубки (8) создается разряжение (центральный рисунок).

Переводят шайбу (5) в нижнее положение (рисунок справа). Атмосферный воздух начинает засасываться в трубку горелки и перемешивается с горючим газом. Образовавшиеся газовоздушная смесь выходит из отверстия (9) и поджигается.

В горелке Теклю имеются только два элемента управления: вентиль подачи газа и регулировочный диск (шайба). Возможно только четыре взаимных положения этих элементов управления.

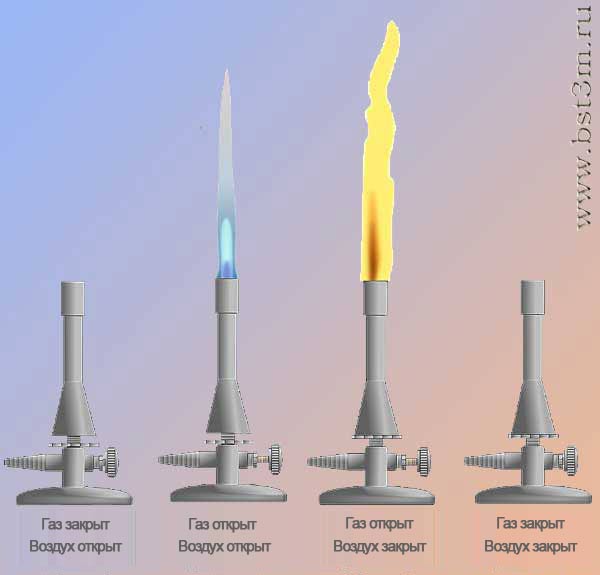

На рис.2 показана работа горелки Теклю в этих четырех положениях. Вентиль подачи газа открыт (газ открыт), вентиль подачи газа закрыт (газ закрыт), диск (шайба) регулировки подачи воздуха в нижнем положении (воздух открыт), диск (шайба) регулировки подачи воздуха в верхнем положении (воздух закрыт). На рисунке шланг подачи газа не показан.

Горелка Теклю
Рис.2 Работа горелки Теклю при различных режимах1 - вентиль подачи газа закрыт, свободная подача воздуха
2 - вентиль подачи газа открыт, свободная подача воздуха
3 - вентиль подачи газа открыт, подача воздуха перекрыта
4 - вентиль подачи газа закрыт, подача воздуха перекрыта

На рынке имеются и конструкции горелок Теклю, в котором отсутствует вентиль подачи газа. В этом случае регулировку подачи газа следует производить запорным вентилем установленным в системе подачи газа непосредственно перед штуцером, к которому присоединен газовый шланг.

Однако вентиль подачи газа, установленной на горелке, позволяет с микронометрической точностью перекрывать входное отверстие инжектора горелки и в результате плавно регулировать ее тепловую мощность. Запорным вентилем в системе подачи газа таких результатов достичь невозможно.

Совет:Избегайте приобретения горелок Теклю без вентиля регулировки подачи газа.

горелка Теклю
Рис.3 Газовая трубка горелки Теклю

О температуре и главном преимуществе горелки Теклю

Теперь о том, почему пламя горелки Теклю имеет более высокую температуру в сравнение с пламенем горелки Бунзена.

Как видно из рис.3, воздух в трубку горелки Теклю поступает через ее нижние отверстия снизу вверх т.е по направлению потока газа.

В горелке Бунзена воздух поступает в горелку через боковые отверстия на трубке горелки поперек направлению потока газа и поэтому часть "энергии всасывания" затрачивается на искривление движения потока воздуха с поперечного на продольное по направлению потока газа.

Проще говоря, сопротивление всасывающей линии горелки Бунзена больше сопротивления этой же линии в горелке Теклю. Поэтому в горелку Теклю при всех прочих равных условиях в единицу времени поступает больше воздуха, чем в горелку Бунзена.

А с большим количеством воздуха в горелку поступает и большее количество кислорода, что и приводит к повышению температуры пламени.

Но это все теория, поскольку еще никто при прямых измерениях температуры не определил эту разницу в температурах пламени горелки Теклю в сравнении с горелкой Бунзена.

Профессионалы предпочитают горелку Теклю не из-за температуры, а за стабильное и ровное пламя.

Все дело в том, что в горелке Теклю регулировка подачи воздуха в горелку более тонкая, чем в горелке Бунзена.

Вращая плавно по резьбе регулировочную шайбу, можно весьма точно отрегулировать количество воздуха, поступающего в горелку Теклю, что важно для получения необходимых параметров пламени.

В этом и состоит главное преимущество горелки Теклю перед другими типами горелок.

Материал для данной статьи предоставлен
компанией «ООО ФИРМА БСТ-3».
