Горелка газовая СТ-02
руководство по эксплуатации
Телефон 8-495-4856463
Применение
Применяется для обработки стекла в стеклодувных мастерских и лабораториях.
Горелка предназначена для работы с природным или сжиженным газом (пропан-бутан).
Подводы для газа устроены так, чтобы можно было использовать устройство для экономии газа мод. С-1 (поставляется по отдельному заказу).
Описание устройства С-1 см. на странице на странице
«Газ- кислородный экономайзер C-1»
.

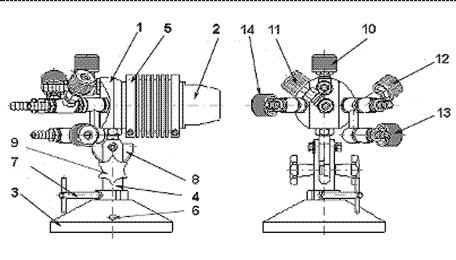

1 - корпус
2 - головка
3 - подставка
4 - стойка
5 - устройство охлаждения
6 - отверстия для крепежных элементов
7 - винт арретирующий с ручкой для изменения угла наклона
8 - передача зубчатая изменения наклона
9 - рукоятка угла наклона
10 - рукоятка газового вентиля для подачи газа в центральное сопло
11 - рукоятка кислородного вентиля для дополнительного пламени
12 - рукоятка газового вентиля для основного пламени
13 - рукоятка воздушного пламени для основного пламени
14 - рукоятка кислородного вентиля для основного пламени
Введение в эксплуатацию
К штуцерам в соответствии с цветовой маркировкой, имеющейся на рукоятках регулирующих вентилей (поз.10,11,12,13,14), подключаются шланги для подачи газа, кислорода и воздуха. Красный цвет для горючего газа, голубой для кислорода и серый для воздуха. Подключение необходимо осуществить шлангами, предназначенными для подачи соответствующего вида газа.
Подводящие газовые шлаги необходимо закрепить на штуцерах при помощи хомутов, чтобы не произошло разъединение.
При зажигании горелки сначала следует открыть газовый вентиль (поз.10) среднего сопла и после его воспламенения открыть кислородный вентиль (поз.11). Последующей регулировкой обоих вентилей достигается необходимые размеры и температура иглообразного пламени.
Для образования основного пламени используется газовый вентиль (поз.12), воздушный вентиль (поз.13) и кислородный вентиль (поз.14).
При помощи газового вентиля (поз.12) и воздушного вентиля (поз.13) устанавливается количество и требуемый состав горючей смеси основного пламени. Также в основное пламя подается кислород регулируемый вентилем (поз.14).
При гашении горелки сначала необходимо закрыть кислородные и воздушный вентили (поз.12, 13, 14), а затем закрыть газовые вентиля (поз.10, 12). Соблюдение этого порядка необходимо для обеспечения безопасности работ.
Техническое обслуживание
В случае не герметичности вентилей (поз.10,11,12,13,14), необходимо после снятия соответствующих рукояток и ослабления контргаек затянуть уплотнения.
Для смазки кислородных вентилей использовать только масло, предназначенное для смазки кислородных арматур.
При загрязнении головки горелки (поз.2) ее можно очистить при помощи мягкой проволочной щетки. Для очистки внутренних отверстий капилляров можно использовать стальную проволоку диаметром 0,5 мм.
Технические данные
В таблицах 1 и 2 приведены технические данные при работе с сжиженным газом и натуральным газом.
| Вид газа | Давление газа, кПа |
Объемный расход | Мощность, кВт |
|---|---|---|---|
| Пропан-бутан | не более 50 | 1,65 кг/час | 21,25 |
| Кислород | не менее 20 | 2 м³/час | |
| Воздух | не менее 10 | 3,25 м³/час | |
| 1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба | |||
| Вид газа | Давление газа, кПа |
Объемный расход | Мощность, кВт |
|---|---|---|---|
| Метан | 30-50 | 2,55 м³/час | 25,5 |
| Кислород | не менее 20 | 5,75 м³/час | |
| Воздух | не менее 10 | 3,75 м³/час | |
| 1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба | |||
Правила безопасности при использовании стеклодувной горелки
- Горелку необходимо установить и подключить в соответствии с настоящей инструкцией.
- При эксплуатации использовать только горючие газы, указанные в инструкции.
- Запрещается хранение каких-либо легко воспламеняющихся материалов в помещении, где производятся стеклодувные работы.
- Все подводящие шланги горелки необходимо закрепить хомутами.
- При использовании горелки необходимо руководствоваться инструкцией по эксплуатации и горелка должна находиться под постоянным контролем.
- Для работы со стеклодувными горелками в производственных цехах, стеклодувных мастерских и лабораториях допускаются только лица, достигшее 18-летнего возраста, прошедшие специальное обучение безопасным методам и приемам производства работ и инструктаж по технике безопасности по работе с горючими газами и стеклом.
- При работе с горелкой следует использовать средства индивидуальной защиты.
- При работе с тугоплавкими стеклами необходимо пользоваться защитными очками.
- При обнаружении утечки газа необходимо немедленно выключить горелку.
- Помещение, где производятся работы со стеклодувными горелками, должно быть оборудовано средствами пожаротушения (огнетушителями, ящиками с сухим песком, асбестовыми покрывалами и другими средствами для тушения пожара).
- В рабочем помещении должна находиться укомплектованная аптечка для оказания первой помощи при ожогах и порезах стеклом.
- Пользователям разрешается настраивать горелку только в пределах инструкции по эксплуатации.
- Все ремонтные работы по гарантии выполняются исключительно производителем через технический центр компании, реализующей горелки на территории РФ
Условия эксплуатации горелки СТ-02
Горелка газовая СТ-02 предназначена для эксплуатации в помещении при температуре от +10 до +35°C и относительной влажности до 80% при температуре +25°C.
