Применение

Ручная стеклодувная горелка СТ-21Р предназначена для всех работ связанных с обработкой стекла в стеклодувных мастерских и лабораториях.

Горелка предназначена для сжигания природного газа или пропан-бутана с кислородом и воздухом.

Устройство горелки

Устройство горелки показано на рис.1

Горелка состоит из корпуса (поз.1) спаянного из латунных частей, на котором расположены регулировочные вентили для управления газом (поз.2), воздухом (поз.3), основным (поз.4) и вспомогательным кислородом (поз.5), и штуцеры подвода газа (поз.6), кислорода (поз.7) и воздуха (поз.8).

В головку горелки установлено сменное сопло (поз.9), которое дополнительно крепится при помощи накидной гайки (поз.10).

В пазе гайки (поз.10) вставлено уплотнительное кольцо для лучшего распределения вспомогательного кислорода.

Вентили для управления воздухом и кислородом (поз.3, поз.4, поз.5) открываются против часовой стрелки и закрываются в обратном направлении.

Вентиль для управления газом (поз.2) открывается по часовой стрелке и закрывается в обратном направлении.

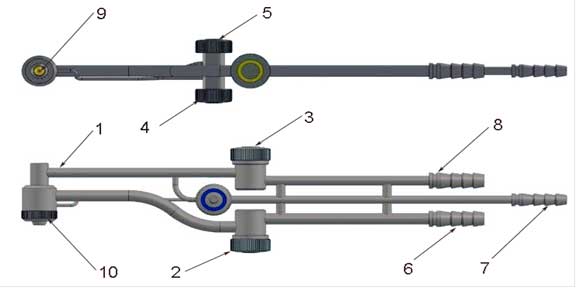

Рис.1 Устройство горелки СТ-21Р

1. корпус горелки
2. вентиль газовый
3. вентиль воздушный
4. вентиль кислородный основной
5. вентиль кислородный вспомогательный

6. штуцер для газа
7. штуцер для кислорода
8. штуцер для воздуха
9. сопло
10. гайка накидная

Введение в эксплуатацию

К штуцерам (поз.6, поз.7, поз.8) соответственно цветовой маркировке подключаются шланги для подачи газа, кислорода и воздуха. Желтый цвет для газа, голубой для кислорода и серый для воздуха. Соответствующими цветами отмечены также регулировочные вентили. Подключение необходимо осуществить при помощи шланга для подачи газа

Подводящие газовые шлаги необходимо закрепить на штуцерах при помощи хомутов, чтобы не произошло разъединение.

При зажигании горелки сначала следует открыть газовый вентиль (поз.2) и зажечь газ. Затем необходимо открыть кислородный вентиль (поз.4) и воздушный вентиль (поз.3), с помощью которых достигается необходимая форма и температура пламени.

Вспомогательный кислородный вентиль (поз.5) предназначен для образования защитной среды вокруг отверстия сопла (поз.10), которая предотвращает „отклонение“ пламени (при использовании пропан-бутана это необходимо).

При гашении горелки сначала необходимо закрыть кислородный (поз.4) и воздушный (поз.3) вентили, а затем закрыть газовый вентиль (поз.2). Затем вновь откройте воздушный вентиль (поз.3) продуйте горелку воздухом от остатков газа и закройте его.

Соблюдение этого порядка необходимо для обеспечения безопасности работ.

Техническое обслуживание

Для смазки всех клапанов необходимо использовать масло предназначенное для смазки кислородных арматур.

В случае негерметичности газового или воздушного вентилей (поз.2, поз.3), необходимо после снятия рукояток и проволочных предохранителей заменить резиновые кольца размером 10x6 мм и уплотнение опорной поверхности размером 7x1 мм.

В случае негерметичности кислородных вентилей (поз.4, поз.5) достаточно затянуть накидные гайки под рукоятками, а при необходимости заменить фторопластовое уплотнение размером 8,5x2 мм.

Для очистки головки горелки от сажи используйте бензин или другие растворители и затем удалите остатки моющих сред сжатым воздухом.

Технические данные

• Длина горелки: 300 мм
• Ширина 70 мм
• Подключение газа: штуцер Ø10 мм
• Подключение кислорода: штуцер Ø8 мм
• Подключение воздуха: штуцер Ø10 мм
• Масса: 320 г

Изменением подачи натурального газа можно регулировать мощность горелки в пределах 500...3200 Вт, а для сжиженного газа - 350...4000 Вт.

Необходимые параметры по давлению газов, а также другие характеристики горелки СТ-21Р в зависимости от вида горючего газа приведены в нижеследующей таблице.

Имеется возможность повысить мощность горелки CТ-21Р до 19,1 кВт.

Для этого надо установить параметры для натурального газа, кислорода и воздуха, приведенные в табл.2.

Комплект поставки

В комплект поставки стеклодувной горелки СТ-21Р входит:

1. Горелка
2. Паспорт
3. Инструкция по эксплуатации
4. Уплотнение резиновое 7x1 мм 2 шт.
5. Уплотнение фторопластовое 8,5x2 мм 2 шт.
6. Кольцо уплотнительное 5x9 мм 1 шт.
7. Кольцо резиновое 10x6 мм 2 шт.
8. Гайка накидная Ø9 мм 1 шт.
9. Сопла сменные Ø1,5 мм; Ø2 мм 2 шт.
10. Тара упаковочная

Условия эксплуатации

Горелка газовая СТ-21P предназначена для эксплуатации в помещении при температуре от +10 до +35°C и относительной влажности до 80% при температуре +25°C.

Правила безопасности при использовании стеклодувной горелки

1. Горелку необходимо подключить в соответствии с настоящей инструкцией.
2. При эксплуатации использовать только горючие газы, указанные в инструкции.
3. Запрещается хранение каких-либо легко воспламеняющихся материалов в помещении, где производятся стеклодувные работы.
4. Все подводящие шланги горелки необходимо закрепить хомутами.
5. При использовании горелки необходимо руководствоваться инструкцией по эксплуатации и горелка должна находиться под постоянным контролем.
6. Для работы со стеклодувными горелками в производственных цехах, стеклодувных мастерских и лабораториях допускаются только лица, достигшее 18-летнего возраста, прошедшие специальное обучение безопасным методам и приемам производства работ и инструктаж по технике безопасности по работе с горючими газами и стеклом.
7. При работе с горелкой следует использовать средства индивидуальной защиты.
8. При обнаружении утечки газа необходимо немедленно выключить горелку.
9. Помещение, где производятся работы со стеклодувными горелками, должно быть оборудовано средствами пожаротушения (огнетушителями, ящиками с сухим песком, асбестовыми покрывалами и другими средствами для тушения пожара).
10. В рабочем помещении должна находиться укомплектованная аптечка для оказания первой помощи при ожогах и порезах стеклом.
11. Пользователям разрешается настраивать горелку только в пределах инструкции по эксплуатации.
12. Все ремонтные работы по гарантии выполняются исключительно производителем через технический центр компании, реализующей горелки на территории РФ
