Предназначена для всех работ связанных с обработкой стекла, особенно мягкого стекла, в стеклодувных мастерских и лабораториях.
Горелка предназначена для работы с натуральным (метан) или сжиженным газом (пропан-бутан).

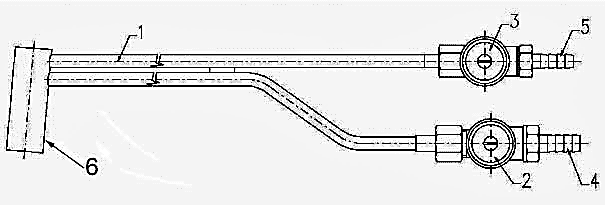

Горелка содержит корпус (1) изготовленный из латуни который имеет кран (2) для подачи горючего газа и кран (3) для подачи в горелку сжатого воздуха. Штуцер (4) предназначен для присоединения к шлангу подачи газа а штуцер (5) соответственно для присоединения к шлангу подачи сжатого воздуха. Сменное сопло установлено в головке горелки (6). Регулировочные краны (2, 3) открываются и закрываются согласно маркировке, нанесенной на рукоятки.
К штуцерам (поз.4, 5) соответственно цветовой маркировке подключаются шланги для подачи газа и воздуха. Красный цвет для газа и серый для воздуха. Соответствующими цветами отмечены также управляющие клапаны. Подключение необходимо осуществить гибкими шлангами, которые следует применять в соответствии с их назначением.
Подводящие газовые шлаги необходимо закрепить на штуцерах при помощи хомутов, чтобы не произошло разъединение.
При зажигании горелки сначала следует открыть газовый вентиль (поз.2) и перед отверстием горелки зажечь газ, а затем открыть воздушный вентиль (поз.3). Последующей регулировкой этих вентилей достигается требуемая форма и температура пламени. При гашении горелки сначала необходимо закрыть воздушный вентиль (поз.3), а затем газовый вентиль (поз.2). Соблюдение этого порядка необходимо для обеспечения безопасности работ.
Уход за кранами (2, 3) состоит в периодической их смазке любым видом смазки для газовых кранов.
Если краны (2, 3) потеряли герметичность, подтяните гайки под рукоятками этих кранов.
Для очистки головки горелки от сажи используйте бензин или другие растворители и затем удалите остатки моющих сред сжатым воздухом.
Подача газа и воздуха регулируется запорными кранами, смонтированными на корпусе горелки. Изменением подачи натурального газа можно регулировать мощность горелки в пределах 500...3200 Вт, а для сжиженного газа - 350...4000 Вт.
В таблицах 1 и 2 приведены технические данные при работе с сжиженным газом и натуральным газом.
Необходимые параметры по давлению газов, а также другие характеристики горелки СТ-21Р в зависимости от вида горючего газа приведены в нижеследующей таблице.
Вид газа | Давление газа, кПа |
Объемный расход м³/час |
Мощность, Вт |
---|---|---|---|
Пропан-бутан | 2.94 | 0.135 | 0,35...4,0 |
Кислород | не менее 20 | 2 | |
Воздух | не менее 10 | 3,25 | |
Натуральный газ | 1.71 | 0.320 | 0,5...3,2 |
Кислород | не менее 20 | 10,42 | |
Воздух | не менее 10 | 0,9 | |
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба |
При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.
Имеется возможность повысить мощность горелки CТ-21Р до 19,1 кВт.
Для этого надо установить параметры для натурального газа, кислорода и воздуха, приведенные в табл.2.
Вид газа | Давление газа, кПа |
Объемный расход | Мощность, кВт |
---|---|---|---|
Натуральный газ | 2-40 | 0,3-0,9 м³/час | 19,1 |
Кислород | не менее 100 | 0,2-1,5 м³/час | |
Воздух | не менее 50 | - | |
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба |
Горелка газовая СТ-02 предназначена для эксплуатации в помещении при температуре от +10 до +35°C и относительной влажности до 80% при температуре +25°C.
В комплект поставки входят:
