Назначение и область применения

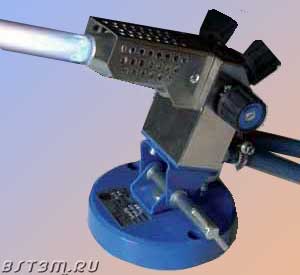

Горелка СТ-32 газ+кислород+воздух настольная трехпроводная с двойным открытым пламенем в одном факеле с регулировкой наклона и угла поворота головки предназначена для нагрева материалов газовым пламенем с шириной факела не менее 40 мм с тепловой мощностью 10 кВт в пределах температур 1500...2600°С

Используется в промышленности, предприятиях малого бизнеса, ремонтных мастерских, а также везде, где требуется нагрев материалов или изделий высокотемпературным пламенем большой мощности.

Применяется при ручной и машинной обработке стекла в стеклодувных мастерских и лабораториях.

Позволяет работать с заготовками из термостойкого стекла ( и преимущества

• Имеет двойное пламя в одном факеле. Центральное высокотемпературное пламя газ+ кислород внутреннего смешивания. Наружное низкотемпературное пламя газ+кислород+воздух наружного смешивания.
• Возможна работа как с твердыми боросиликатными стеклами, так и с мягкими натрий-кальциевыми силикатными и свинцовыми стеклами.
• Пять рукояток управления подачи газовых сред позволяет проводить широкую регулировку факела горелки, как по размерам, так и по температуре.
• 36 портов для кислорода по всей поверхности сопла обеспечивают полное сгорание газа, устойчивое пламя и снижают шум при горении.
• Наличие защитного кожуха у головки горелки, обеспечивает полную термическую безопасность при работе.
• Игольчатые латунные вентили со шпинделями из нержавеющей стали делают возможным плавную и точную регулировку подачи газовых сред.
• Предусмотрена регулировка угла поворота горелки, а также изменение ее наклона относительно рабочего стола.
• Отечественных аналогов стеклодувная горелка СТ-32 не имеет.

Условия эксплуатации

Горелка СТ-32 предназначена для эксплуатации в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в нижеследующей таблице.

При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.

Конструктивные особенности

Горелка газовая СТ-32 имеет многие конструктивные элементы практически одинаковые с горелкой СТ-03, а по характеристикам факела полностью с ней совпадает. Однако имеет и ряд отличий, которые сводятся к тому, что горелка имеет три входных штуцера для газа, кислорода и воздуха, в то время как у горелки СТ-03 таких штуцеров пять. Это связано с тем, что горелка СТ-32 не предназначена для работы с устройством для экономии газовых сред С-1 (зкономайзером).

увеличить

Рис.2 Устройство горелки СТ-32

Устройство горелки показано на рис.2.

В корпусе горелки размещены регулировочные вентили и штуцеры подвода газов. В верхней части корпуса находятся снабженные рукоятками вентили для регулировки центрального пламени газ+кислород, отверстия которого расположены в середине сопла.

На правой стороне находится газовый кран и вентиль с рукояткой регулировки подачи воздуха для периферийного пламени наружного смешивания, отверстия которого расположены по окружности вокруг отверстий для центрального пламени.

На левой стороне находится вентиль с рукояткой для регулировки подачи кислорода в капиллярные трубки периферийного пламени.

На правой стороне находится газовый кран и вентиль с рукояткой регулировки подачи воздуха для периферийного пламени, отверстия которого расположены по окружности вокруг центрального пламени.

На левой стороне находится вентиль с рукояткой для регулировки подачи кислорода в капиллярные трубки периферийного пламени.

увеличить

Рис.3 Сопло горелки СТ-32

Корпус вентилей изготовлен из латуни, а шпиндель из нержавеющей стали.

Штуцеры подвода газа, кислорода и воздуха установлены в нижней части корпуса.

На рис.3 показано сопло газовой горелки СТ-32. В середине сопла расположено выходное отверстие для центрального пламени внутреннего смешивания. Вокруг этого отверстия имеются выходы (порты) 36 капилляров для кислорода. Между капиллярами имеются зазоры для подачи на выход горелки горючего газа и воздуха.

Горелка имеет кожух, предназначенный для защиты от ожогов. Угол поворота горелки можно менять с помощью рукоятки установленной на подставке (основании) горелки, а угол наклона можно менять с помощью имеющейся ручки.

Основание горелки- металлическая отливка с лакокрасочным покрытием. Основание может быть закреплено на столе при помощи болтов. Для этого в основании выполнены два отверстия.

В комплект поставки входят горелка газовая, паспорт, инструкция по эксплуатации и упаковочная тара.

Инструкция по эксплуатации

Руководство пользователя представлено на странице «Горелка стеклодувная СТ-32 инструкция по эксплуатации» .

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту.

Порядок приобретения горелки

Порядок приобретения горелки СТ-32 приведен на странице «Как купить».

Горелка СТ-32 отгружается со склада в Москве во все регионы РФ.
