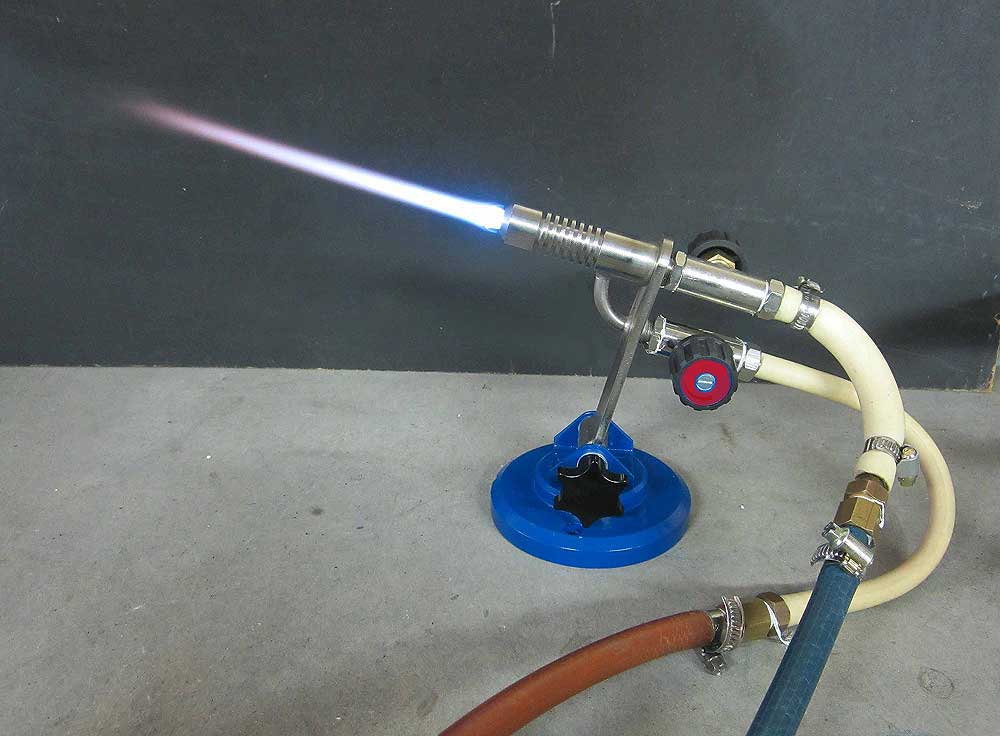

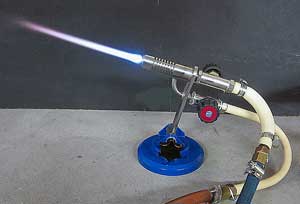

Рис.1 Горелка СТ-80

Технические характеристики

Назначение и область применения

Горелка СТ-80 газ+кислород мультигазовая настольная с регулировкой наклона и угла поворота головки предназначена для нагрева материалов открытым пламенем с шириной факела до 40 мм с максимальной температурой 2300ºC при тепловой мощности до 3 кВт.

Применяется в лабораториях, предприятиях малого бизнеса, ремонтных мастерских а также везде, где требуется иметь настольную горелку с открытом высокотемпературным пламенем.

Используется для обработки небольших стеклянных изделий в стеклодувных мастерских и лабораториях.

Горелка предназначена для работы с природным газом или пропан-бутаном с кислородом.

Достоинства и преимущества

  • Изготовление головки горелки СТ-80 из жаропрочной нержавеющей стали позволяет избежать ее повышенного нагрева при работе.
  • Примененная система подача кислорода в сопло через капиллярные трубки и смешение газа с кислородом на выходе горелки позволяет получить бесшумное пламя и исключает проскок пламени во внутрь горелки.
  • Игольчатые вентили обеспечивают удобную и легкую настройку пламени.
  • Мягкое и спокойное пламя хорошо прогревает заготовку и при этом обеспечивается полное сгорание газа, высокая температура и устойчивость пламени.

Условия эксплуатации

Горелка кислородно-газовая СТ-80 предназначена для эксплуатации в помещении при температуре от +10 до +35ºC и относительной влажности до 80% при температуре +25ºC.

Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в нижеследующей таблице.

Табл.1 Газовые параметры горелки СТ-80
Вид газа Давление газа,
кПа
Объемный расход Мощность,
кВт
Пропан-бутан 2,94...50 0,2 кг/час 2,6
Кислород не менее 20 0,4 м³/час
Природный газ 2...40 0,33 м³/час 3,3
Кислород не менее 20 0,58 м³/час
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба

При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.

Конструктивные особенности

Горелка СТ-80 относится к типу горелок без предварительного смешения. В этой горелке горючий газ смешивается с кислородом за выходными отверстиями сопла горелки.

Основание горелки- металлическая отливка с лакокрасочным покрытием. Основание может быть закреплено на столе при помощи болтов. Для этого в основании выполнены два отверстия.

стеклодувная горелка
увеличить

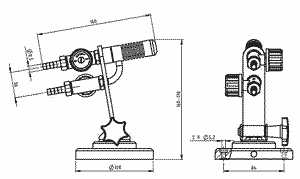

Рис.2 Чертеж горелки СТ-80

Основание соединено с корпусом горелки. Головка горелки изготовлена из жаропрочной нержавеющей стали. Горелка закреплена на стойке, которая с помощью стяжного винта и гайки соединена с основанием. Ослаблением гайки можно установить горелку с необходимым наклоном относительно поверхности стола. Габаритные размеры горелки и диаметры входных штуцеров для газа приведены на рис.2.

В корпусе горелки расположены капиллярные трубки для подачи кислорода, мимо которых проходит горючий газ. Такое взаимное расположение систем подачи кислорода и горючего газа исключает проскок пламени во внутрь горелки и обеспечивает преимущества, свойственные горелкам наружного смешивания.

Подробно о преимуществах горелок наружного смешивания изложено на странице О горелках (обзор)..

Имеет снабженные рукоятками регулирующие игольчатые вентили и штуцера для присоединения к сетям горючего газа и кислорода. Вентиль для горючего газа окрашен в красный цвет а для кислорода - в синий цвет. Корпус вентилей изготовлен из латуни, а шпиндель из нержавеющей стали.

стеклодувная горелка
увеличить

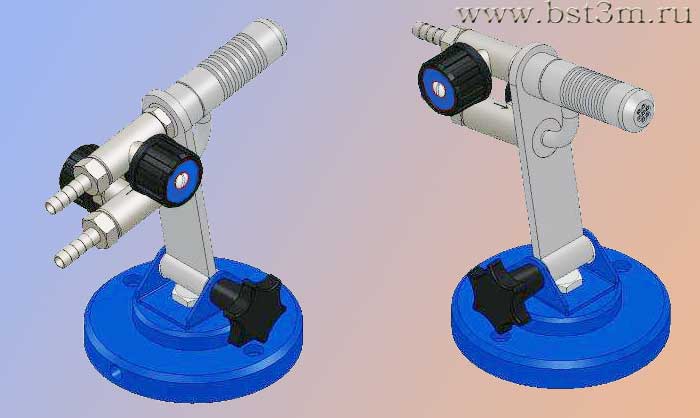

Рис.3 Горелка СТ-80 с разных ракурсов

Конструкция головки обеспечивает полную безопасность при ее использовании.

Наружный корпус горелки выполнен ребристым для отвода тепла

Вид горелки СТ-80 с разных ракурсов показан на рис.3.

Как один из вариантов возможна поставка горелки с рукояткой, как показано на рисунке, для удобства регулировки ее наклона.

Горелка СТ-80 имеет сопло, в семи отверстиях которого размещены выходные отверстия трубок капилляров, по которым в сопло поступает кислород. Горючий газ поступает в сопло в зазоры между трубками капилляров и стенками отверстия сопла.

Горелка стеклодувная
Рис.4 Сопло горелки СТ-80

Вид сопла горелки изображен на рис.4. Горелка имеет 7 портов для кислорода и 7 портов для горючего газа. Кислород и газ смешиваются за выходными отверстиями горелки, что исключает, как уже указывалось, проскок пламени в горелку и обеспечивает безопасность работ.

В комплект поставки входят горелка газовая, паспорт, инструкция по эксплуатации и упаковочная тара.

Инструкция по эксплуатации

Руководство пользователя представлено на странице «Горелка стеклодувная СТ-80 инструкция по эксплуатации» .

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту.

Порядок приобретения горелки

Порядок приобретения горелки СТ-80 приведен на странице «Как купить».

Горелка СТ-80 отгружается со склада в Москве во все регионы РФ.
